コールドヘッディングによりEVバッテリー用リフティングスリーブのコストを60％削減し、かつ強度を向上させた方法
純粋なCNC加工から、アルミニウム6061を使用したコールドヘッディング＋最小限の二次加工へ

EVバッテリーパックのサプライチェーンに携わるエンジニアなら誰もが、このプレッシャーを痛感しています：厳しい公差、厳格な安全仕様、膨大な生産量、そしてコスト削減への絶え間ない圧力。

私は最近、組立時にバッテリーパックの持ち上げと固定に使用される部品「中央リフティングスリーブ」のコスト構造を深く調査しました。これは古典的な「過剰設計」のケースでした。従来のルートは、6061の丸棒からの純粋なCNC切削加工でした。機能はしていましたが、加工は遅く、素材の約半分を廃棄することになり、1個あたりのコストは約50元（約7ドル）に達しました。これを1つの生産ラインが必要とする数千個の単位で掛け合わせると、その数字はすぐに痛ましいものになります。

着眼点：この形状こそ「コールドヘッディング」に最適

そこで形状（フランジ付きの中空スリーブ）を見てみると、このプロファイルはコールドヘッディングの教科書的な候補でした。丸棒から金属の50％を削り出す代わりに、コールドヘッディング＋二次加工のプロセスに切り替えました。

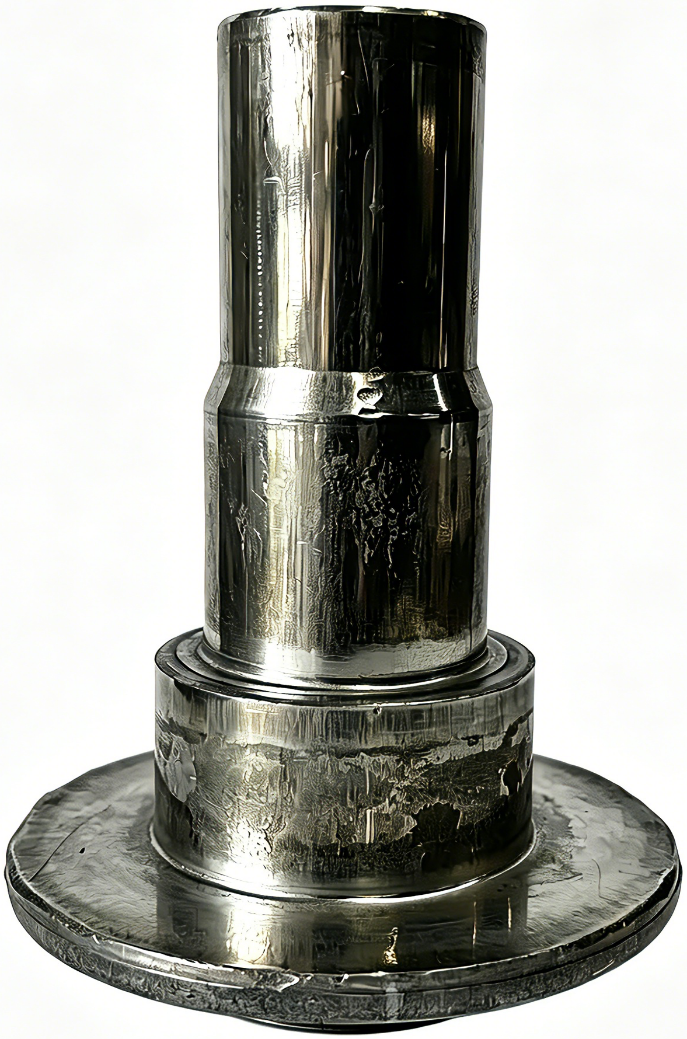

1.ブランク（素材成形）： コールドヘッディングは数秒で基本形状を形成します。高速で、再現性が高く、原材料のほぼ98％を使用します。切り屑ゼロ、廃棄ゼロです。

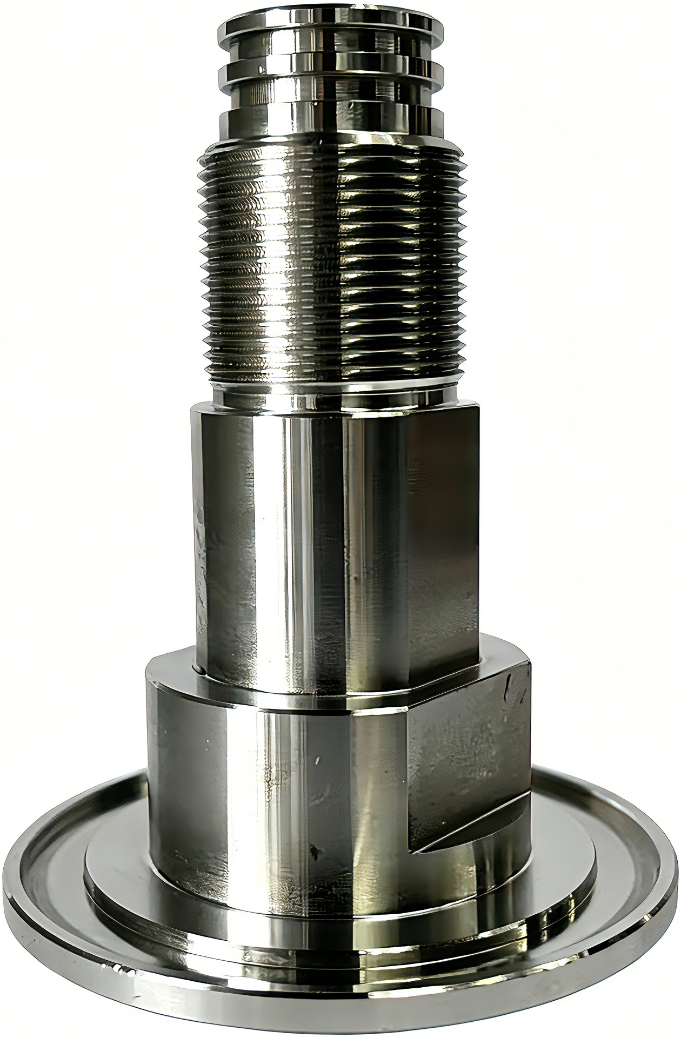

2. 仕上げ： そのブランクから、数回の高速CNCパスだけで済みます。上部のねじ切りと着座面の仕上げのみ。材料の除去は最小限に抑えつつ、重要な箇所での最大限の精度を実現します。
数値で見る効果：コスト、スピード、生産量


指標	純 CNC 加工（Before）	冷間圧造 + CNC（After）
個あたりのコスト	約 50 RMB（7 $）	約 20 RMB（3 $）（-60 %）
サイクルタイム	20 分 / 個	< 4 分 / 個
日産出量（ラインあたり）	約 60 個	300 + 個
材料利用率	約 50 %	約 98 %
結晶組織	断続的（切断された）	連続的（部品形状に沿う）




60 %	5 倍	98 %	30 RMB
コスト削減	生産性向上	材料利用率	個あたり削減額


1個あたり30元という節約効果は、生産ライン全体に拡大すると急速に累積していきます。さらに生産量が5倍になることで、機械やフロアスペースを増やすことなく、1つのラインから1日300個以上を出荷できるようになります。

予期せぬボーナス：構造的一体性（強度）
  バッテリーパックの持ち上げポイントを製造する場合、強度はオプションではありません。安全上極めて重要な仕様です。

6061の丸棒からの純粋なCNC加工は、アルミニウムの結晶粒の流れを断ち切ります。木目が切断されるため、繰り返し応力や重い持ち上げ荷重がかかった際に、潜在的な弱点となります。

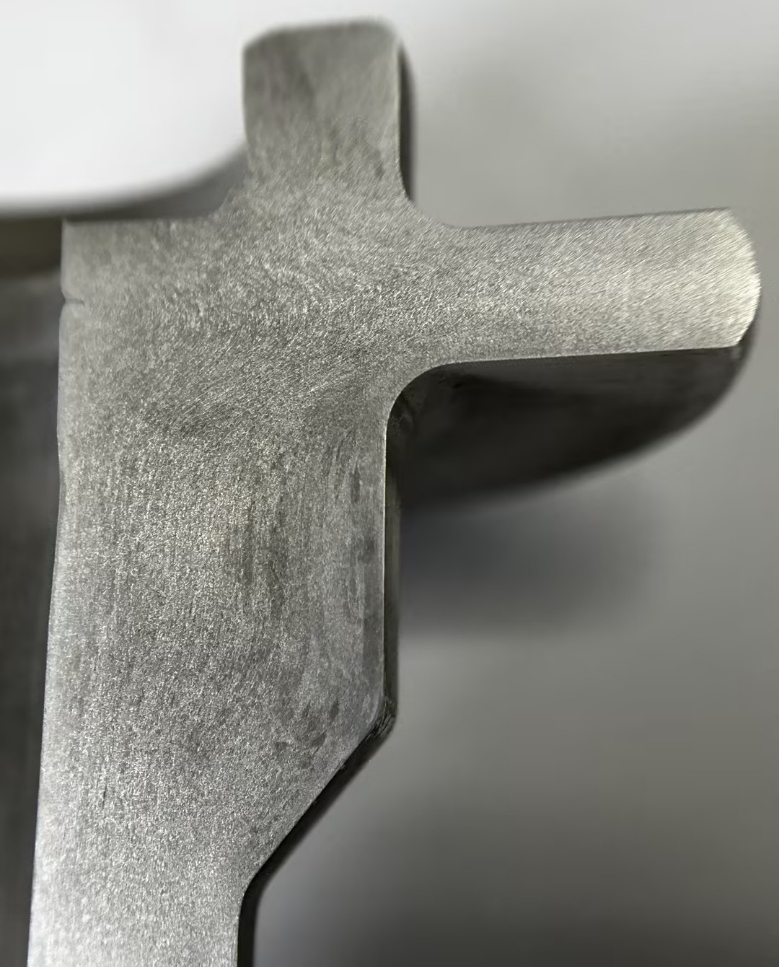

コールドヘッディングは正反対の効果をもたらします。金属が高圧力で成形されるため、結晶粒の流れが部品の輪郭に沿って形成されます。木目は連続的で途切れることなく、フランジ、ボディ、六角形の周りを包み込むように流れます。

引張試験の結果、純CNC品と比較して、コールドヘッディング品は応力亀裂に対する耐性が高いことが示されました。重いEVバッテリーパックの重要な持ち上げポイントにおいて、これは「あれば良い」レベルのものではなく、明確な「安全機能」です。
結論： コールドヘッディングによるスリーブは、より安価で、より短時間で製造でき、かつより強い。3つのメリットを、妥協なく同時に実現しています。

設計エンジニアへのアドバイス

現在、バッテリーパックのリフティングポイント、ブラケット、または同様の機械式ファスナーを設計・調達している場合、「とりあえずCNC」というデフォルトの選択をやめてください。

コールドヘッディング（大まかな形状形成）と最小限のCNC加工（精密な嵌合面）の組み合わせは、コスト削減、時間短縮、強度向上の実績ある手法です。私たちはアルミニウム6061でこれを検証しており、より安全で強力な部品を供給しながら、BOM（部品表）コストの大幅な削減を実現しています。
