1. はじめに：ボルトの「隠れた弱点」
現代の製品はますます軽くなっています。アルミニウム、マグネシウム、エンジニアリングプラスチック、複合材料が鋼材に大規模に取って代わりつつあります。しかし軽量材料には共通の弱点があります。ねじの強度が低いことです。アルミに直接タップを立てためねじは、数回の着脱で摩耗し、振動環境では緩みも発生します。組立・アフターサービス時の不具合のかなりの割合が、ねじ結合に起因します。軽量化のメリットを保ちながら「鋼のようなねじ」を得る方法はないのでしょうか。その答えがワイヤースレッドインサートです。
2. ワイヤースレッドインサートとは

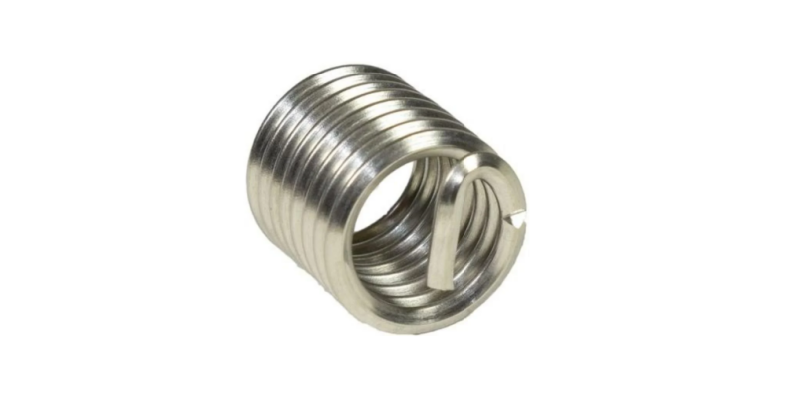

ワイヤースレッドインサート（ワイヤーねじインサート）は、高精度の菱形断面ステンレス鋼線を精密巻きした内部ねじ用締結部品で、精密ばねのような外観をしています。アルミ・マグネシウム・鋳鉄・樹脂などの母材の下穴めねじにねじ込むと、外側のねじで母材に固定され、内側に高精度の標準めねじを形成して、一般のボルト・ねじを受け入れます。
一言でいえば、柔らかい母材に「鋼の歯」を装着するものです。本体は軽いまま、ねじだけが高級ステンレスになるのです。
3. 作用原理：応力をコイル全体に分散
通常のめねじでは最初の数山が荷重の大半を担い、ねじ底には応力集中が生じます。ワイヤーインサートは菱形断面鋼線の弾性により、ボルトの軸方向締結力をすべてのコイルに均等に配分します。応力ピークは大幅に低下し、耐荷重能力は著しく向上します。
さらに弾性結合が振動を吸収し熱膨張を補償するため、疲労寿命は数倍に延びます。航空・自動車業界が信頼を置くのはこのためです。
4. 種類と規格：GB/T 24425シリーズ
中国の国家規格 GB/T 24425 シリーズは6部構成です。GB/T 24425.1 フリーランニング形、24425.2 フリーランニング形（盲穴用）、24425.3 ロッキング形、24425.4 ロッキング形（盲穴用）、24425.5 インサート用めねじ、24425.6 技術要求事項。
フリーランニング形は一般的な補強・ねじ修理用です。ロッキング形は中央部に多角形のロックコイルを持ち、一定の締付けトルクでねじを挟持し、振動による緩みを防ぎます。規格はロッキング形盲穴用 M3～M12、対応するめねじ M2～M39 をカバーし、フリーランニング形には6H、ロッキング形には5H の公差が推奨されます。
5. 6つの核心的価値
①軟質材料の補強：アルミ・マグネシウム・銅合金・鋳鉄・非金属母材のねじ強度を大幅に向上。
②疲労強度の向上：弾性による均等荷重で耐振・耐久性がアップ。
③緩み防止：ロッキング形は信頼性の高いロックトルクを提供。
④損傷ねじの修理：部品交換なしで標準ねじを復元し、高価な部品の廃棄を回避。
⑤耐摩耗性：ステンレス製で繰り返し着脱に耐える。
⑥軽量化とコスト低減：軽合金で鋼を安心して代替でき、総コストを最適化。

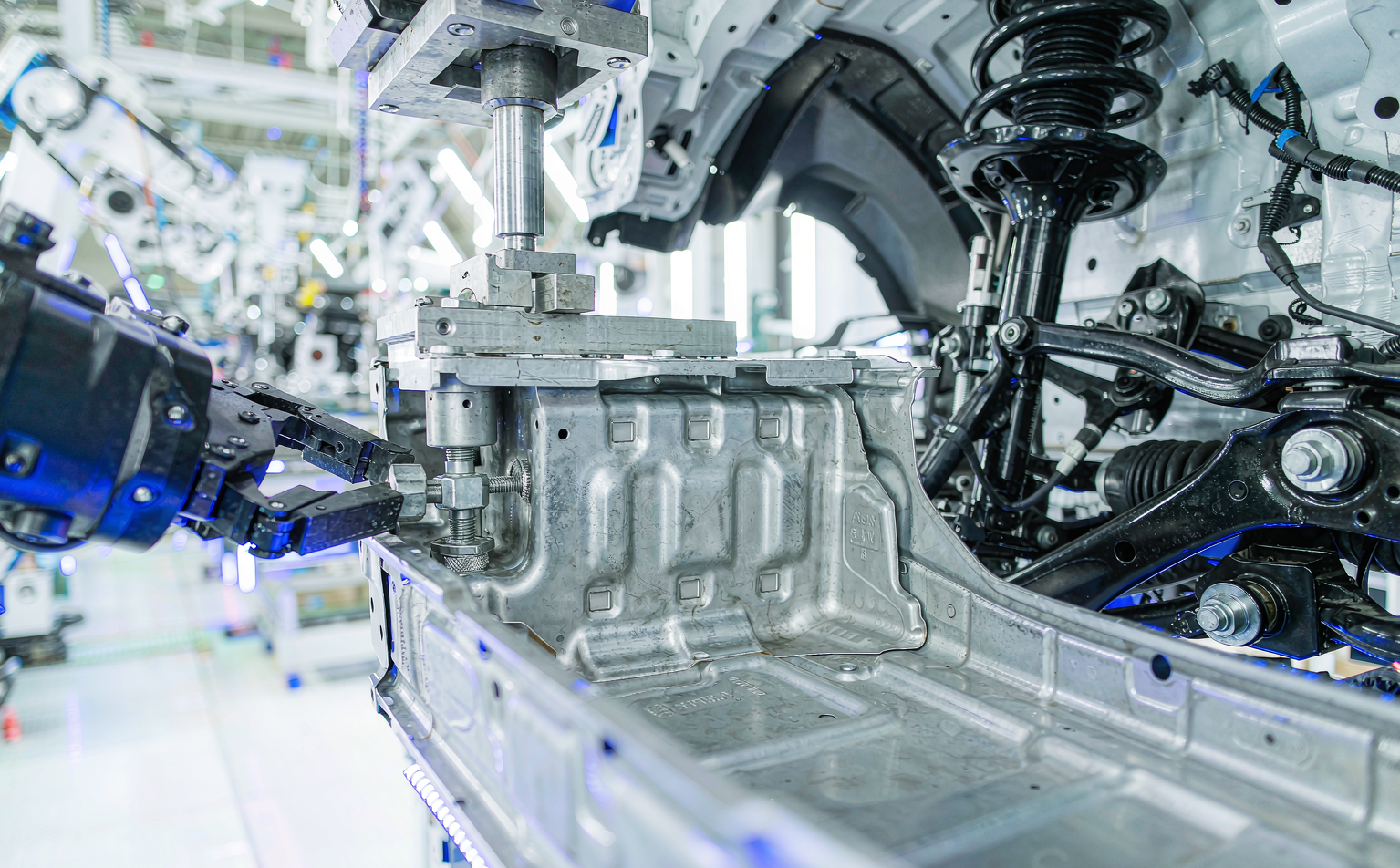

EVのアルミ製バッテリパック筐体などの軽量構造が主戦場
6. 4ステップの取付工程
①規格に従って下穴を開ける。
②専用タップでインサート取付用めねじを切る。
③専用工具でインサートをねじ込み、端面より約0.25～0.5巻下げる。
④取付タングを折り取る（盲穴用はテーパ端構造でタング不要）。特殊設備は不要、1穴あたり数秒で完了します。

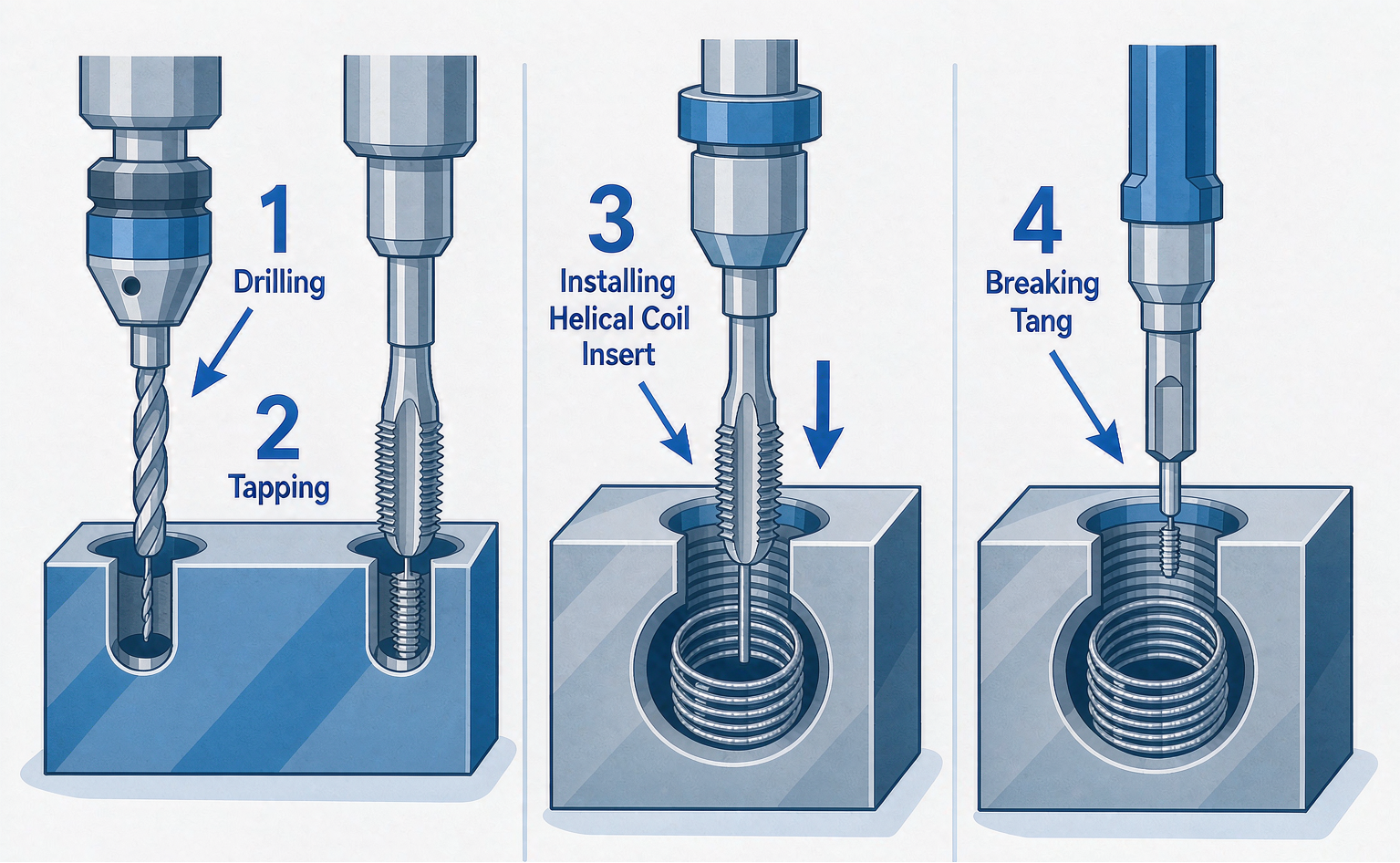

ドリル―タップ―取付―タング折り：4工程で完了
7. 応用分野
電気自動車：バッテリパック筐体、制御ユニット、アルミボディ。ロボット・ヒューマノイド：マグネシウム／アルミ関節アームのねじ穴補強。航空宇宙：エンジンと軽量構造。電子機器・通信：頻繁に脱着する精密部位。ドローン・航空機などの低空経済分野。「軽い材料＋高信頼ねじ」の組み合わせがあるところすべてが、インサートの活躍の舞台です。
8. 選定ガイド
規格：ねじの呼び径 M2～M39、ピッチ 0.4～4 mm。長さ：1d・1.5d・2d・2.5d・3d（d は呼び径）をかみ合い長さに応じて選定。公差：フリーランニング形は6H、ロッキング形は5H。記載例：M10・自由状態作業巻数8巻のロッキング形盲穴用インサートは「インサート GB/T 24425.4 M10-8」と表記します。
経験則：アルミ・マグネシウム母材では通常 1.5d～2d。振動や動的荷重がかかる箇所ではロッキング形を優先してください。
9. おわりに：小さな部品、大きな価値
ワイヤーインサートは「軽さ」と「強さ」を両立させます。YF智誠嘉（Yingfeng Zhichengjia）は2003年創業、精密ファスナー分野で20年以上の実績を持ちます。2019年には湖北襄陽に自動車専用工場を設立してワイヤーインサートを開発し、電気自動車サプライチェーンに本格参入しました。IATF 16949 などの認証を取得し、世界4拠点の製造体制と月産約6.5億個の能力で、最適な総コストと迅速な対応でお客さまをサポートします。
選定支援・サンプル・試験レポートは www.zcjtech.com までお問い合わせください。
