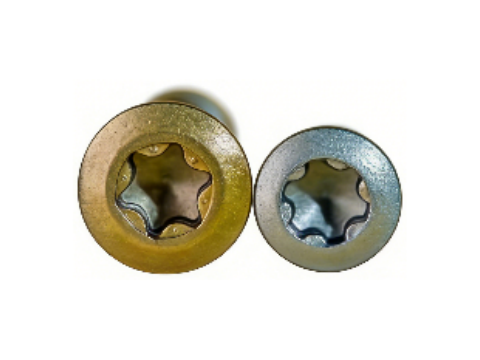

TORX PLUS® 切削工具用ネジ

製品説明 TORX PLUS® 切削工具用ネジは、高性能な合金鋼を素材に、効率的な深穴加工と精密な転造ネジ切りプロセスを用いて製造されており、硬度と靭性の最適なバランスを実現しています...

製品概要

TORX PLUS 工具用ねじは、CNC 工具のクランプとツールホルダーの締結を想定して開発しました。本体は 12.9 級高張力合金鋼（42CrMo）製で、高効率深穴加工と精密転造により成形し、硬さと靭性を両立。駆動部は TORX PLUS® 六瓣花形で、歯形の接触面が平直かつ受圧面積が大きく、高い締付トルクでも槽口の滑脱を効果的に防ぎます。頻繁に工具交換するマシニングセンタや自動工具交換システムに適します。

技術的特徴

12.9 級高強度合金鋼（42CrMo）、引張強さ ≥1200MPa
深穴の高効率加工＋精密転造により、ねじ精度 ISO 965-1 6g を実現。
TORX PLUS® 駆動部：高いトルク伝達とカムアウト耐性
焼入れ焼戻し処理で硬さ HRC 39-44。靭性と耐疲労性を両立します。
表面は黒色酸化処理（ブラックオキサイド）／亜鉛めっき／亜鉛ニッケル合金から選択、切削液環境に対応

技術仕様

材質	合金鋼 (42CrMo)
強度等級	12.9 級
引張強さ	≥1200 MPa
耐力	≥1080 MPa
硬さ	HRC 39-44
ねじ公差	6g (ISO 965-1)
表面処理	黒色酸化 / 亜鉛めっき / 亜鉛ニッケル合金 (選択可)
規格	ねじ GB/T 196、GB/T 197 (ISO 965-1)6g; TORX PLUS® 駆動部は社内規格 / 客先図面による; 外形寸法は客先図面による
駆動部	TORX PLUS®
ねじ × 長さ	メートルねじ（型式による）
頭部角度	60°皿頭
